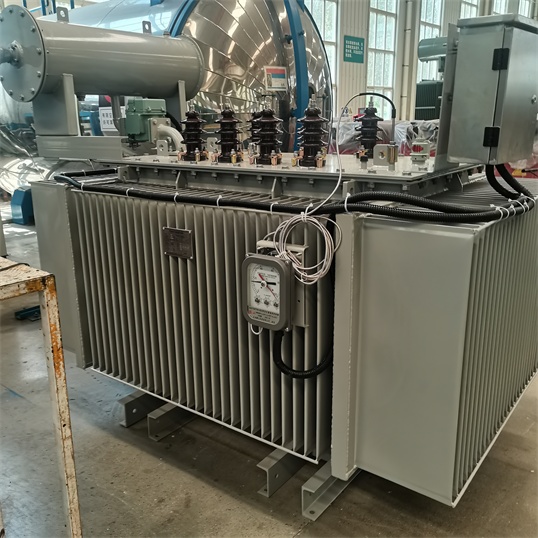

SH15-1000kVA非晶合金油浸式变压器是专为电网工程设计的节能型配电变压器。该产品采用非晶合金铁心材料，结合油浸式变压器的成熟制造工艺，具有空载损耗极低、抗短路能力强、运行可靠等显著优势，适用于城市电网、农村电网、工矿企业及各类新能源配套项目的电力分配和传输环节。
S：三相变压器
H：非晶合金铁心
15：性能代号（对应SH15系列，空载损耗较S9系列降低约70%）
1000kVA：额定容量为1000千伏安
极低空载损耗：采用非晶合金铁心，涡流损耗极小，空载损耗较传统硅钢片变压器大幅降低，长期运行可显著节约电能。
高导磁性能：非晶合金材料磁化过程更为容易，低励磁电流下即可高效工作，有效降低运行成本和温升。
油浸式散热结构：变压器油循环冷却，配合波纹油箱或片式散热器，散热效率高，适用于持续满载运行。
全密封免维护设计：采用全密封结构，绝缘油与外界空气隔绝，防止氧化和受潮，延长使用寿命，减少定期维护工作量。
抗短路能力强：低压绕组采用箔式绕制或高机械强度线圈结构，有效承受突发短路冲击。
环保安全：选用高燃点变压器油，配合压力释放阀、温度指示器等保护装置，确保电网工程安全运行。
低噪音运行：非晶合金磁致伸缩效应小，通过优化铁心结构和减震措施，噪音水平低于传统变压器。
该变压器专为电网工程配套设计，适用于以下场景：
城市配电网的降压变电所、箱式变电站及台架式变压器。
农村电网改造、农田灌溉及农业生产用电设施。
工矿企业、居民小区、商业建筑的供电系统。
风能、太阳能等新能源发电项目的升压或降压并网系统。
高速公路、隧道、机场等基础设施的电力供应。
以下为SH15-1000kVA非晶合金油浸式变压器（10kV电压等级）的典型技术参数，具体数值以产品合格证及出厂试验报告为准。
| 参数项目 | 典型值 |
|---|---|
| 额定容量 | 1000 kVA |
| 额定频率 | 50 Hz |
| 电压组合 | 10kV ±5%（或±2×2.5%）/ 0.4kV |
| 连接组别 | Dyn11（或Yyn0） |
| 空载损耗 | 约0.6 ~ 0.8 kW（参考SH15标准） |
| 负载损耗（120℃） | 约10.3 ~ 10.5 kW（参考） |
| 空载电流 | 0.2% ~ 0.4% |
| 阻抗电压 | 4.5% 或 6% |
| 绝缘水平 | LI75AC35（工频耐压35kV，雷电冲击75kV） |
| 绝缘油类型 | 矿物油或高燃点环保油 |
| 冷却方式 | ONAN（油浸自冷） |
| 项目 | 参考值 |
|---|---|
| 长×宽×高 | 约1850mm × 1200mm × 1700mm |
| 总重量 | 约3200 kg |
| 油重 | 约850 kg |
| 轨距 | 820mm × 820mm（或按用户要求） |
变压器安装前应检查外观、油位及各密封部位，确认无渗漏油。
投入运行前应进行绝缘电阻测试、变比试验及工频耐压试验。
运行期间定期检查油温度和油位，更高油面温升不应超过规定限值。
每年进行一次油样分析，监测绝缘强度及油中溶解气体含量。
长时间停运后再投入时，需先测量绝缘电阻并排除内部受潮可能。
接线端子连接应牢固可靠，并防止过载运行。
本产品严格执行GB/T 6451、GB/T 25446及IEC 60076标准要求，并通过变压器质量监督检验中心型式试验。产品具备能效等级认证，符合电力行业节能环保政策，是电网工程更新换代及新建项目的理想选择。
