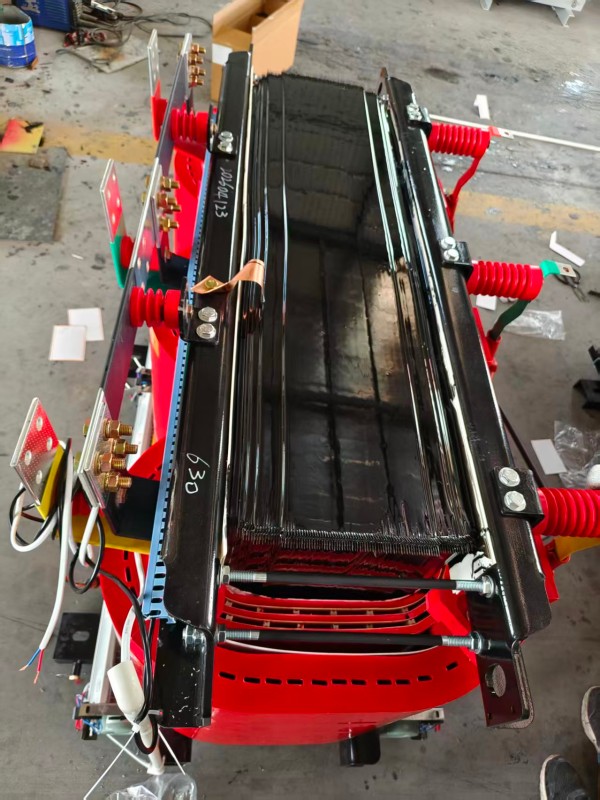

SCB14-160kVA干式变压器，是一种环氧树脂浇注干式电力变压器，专为市政配套工程设计，适用于额定频率50Hz、电压等级10kV及以下的配电网络。
该变压器型号“SCB14”中，“S”代表三相，“C”代表环氧树脂浇注固体绝缘，“B”代表箔式绕组，数字“14”为设计系列代号，容量为160kVA。作为新一代节能干式变压器，其空载损耗与负载损耗相比老型号SCB10、SCB13等显著降低，完全满足并优于现行能效标准，特别适用于居民小区、市政道路照明、商业综合体、学校、医院等对用电安全和防火要求较高的场所，是城市配电网建设和改造的理想设备。
安全环保：采用环氧树脂浇注绝缘，阻燃自熄，防潮防尘，无油无漏液，杜绝火灾与爆炸隐患；产品符合RoHS指令，报废后可降解处理。
低损耗更节能：铁芯选用高导磁冷轧取向硅钢片，配合先进的空载损耗控制工艺；绕组采用优质电工铜箔，有效降低负载损耗，较传统S11、S13型变压器节能效果显著，长期运行成本更低。
耐热等级高：采用F级或H级绝缘系统，在高温高湿环境下仍可长期稳定运行；温升限值低，设有自动温控强制风冷接口，可在过负荷条件下短时利用风冷散热。
抗短路能力强：高压绕组采用连续式箔绕与低压箱式线圈结合，整体真空浇注固化，机械强度高，具有良好的抗雷电冲击和抗短路冲击能力。
低噪音：通过优化磁路设计、铁心叠片工艺及减振安装结构，空载噪声低于50dB（A），满足城市居住区噪声标准。
免维护与智能化：全绝缘全密封结构，无需日常维护即可安全运行；可配置温控仪、温显仪或RS485通讯接口，实现风机启停、超温报警、故障跳闸及远程监控。
安装灵活：底座带滚轮，可方便地调整安装方向；体积小、重量轻，适合室内或室外箱式变电站直接安装，无需单独变压器室。
| 项目 | 参数 |
|---|---|
| 额定容量 | 160 kVA |
| 额定电压比 | 10 kV / 0.4 kV（可定制6.3kV、11kV等） |
| 额定频率 | 50 Hz |
| 联接组别 | Dyn11（常用） |
| 短路阻抗 | 4% |
| 空载损耗 | 约350～420 W（以能效等级及图纸为准） |
| 负载损耗（120℃） | 约2450～2650 W（以容差及实测为准） |
| 空载电流 | ≤0.8% |
| 绝缘耐热等级 | F级（可定制H级） |
| 绝缘水平（工频/雷电冲击） | 高压侧：AC 35 kV / LI 75 kV；低压侧：AC 3 kV |
| 局部放电量 | ≤5 pC |
| 噪声水平 | ≤48 dB（A） |
| 冷却方式 | 自冷AF（可带风冷） / 强迫风冷AN |
| 防护等级 | IP20（外壳IP23或更高可定制） |
| 温升限值 | 绕组温升≤100K（F级绝缘） |
| 外形净重 | 约1000～1200 kg（具体以专业图纸为准） |
SCB14-160kVA干式变压器可在海拔不超过1000米（高海拔地区需降容定制）、温度-25℃～+45℃、相对湿度不超过95%（25℃时）的室内环境中可靠运行。其浇筑绝缘结构尤其适用于潮湿多雾、盐雾污染严重的沿海地区及粉尘较多的工矿区。当变压器需安装在户外时，必须配装IP23以上防护等级的外壳或置于箱式变电站内，避免直接遭受雨雪侵蚀。
城市道路、隧道、立交桥等市政照明与监控设备的配电；
市政给排水泵站、污水处理厂的动力供电；
户外箱式变电站、开闭所及城市环网供电单元的核心变压器；
住宅小区、商务楼宇、政府公共设施、轨道交通及地下综合管廊的配电系统；
对消防要求严格的宾馆、学校、医院、展览馆、机场、车站等场所。
选购SCB14-160kVA市政配套干式变压器时，应确认一次侧/二次侧电压、联接组别、阻抗电压、外壳防护等级及是否需要带温控设备。必要时可要求厂家提供型式试验报告和能效等级证明。正规产品出厂前均按GB/T 10228和JB/T 10217标准进行例行试验，并提供一年以上保修与终身技术支持服务。
