箱式变压器：技术解析、应用场景与选型指南

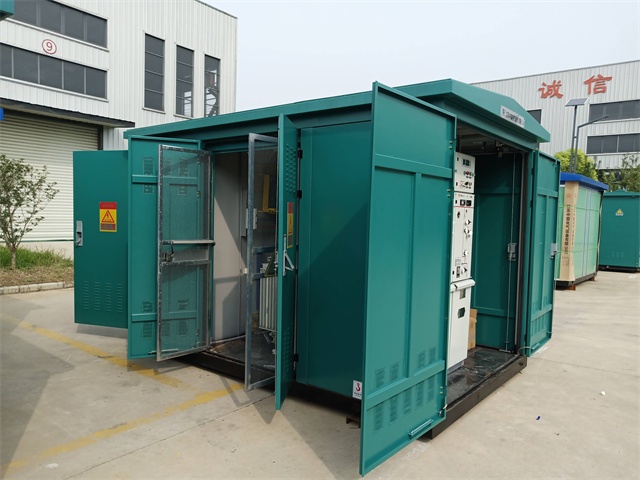

箱式变压器（又称预装式变电站）是一种将变压器、高压开关设备、低压配电装置等集成于金属封闭外壳内的成套配电设备，具有占地面积小、安装快捷、运行可靠等优势，广泛应用于工业园区、城市配电网、矿山、建筑工地等场景。以下从技术特点、应用场景、选型要点及行业趋势等维度，系统解析箱式变压器的核心价值。

一、箱式变压器的核心功能与技术特点

1. 集成化设计

• 模块化结构：高压室、变压器室、低压室三部分独立或组合布置，支持快速安装与扩展。

• 紧凑布局：体积仅为传统变电站的1/3~1/5，节省土地资源。

2. 防护与安全性

• 高压侧配置负荷开关-熔断器组合电器（如SF6环网柜），实现短路保护。

• 低压侧配置断路器、浪涌保护器，防止过载与雷击损坏。

• 外壳防护：采用钢板或复合材料，防护等级≥IP33（户外型），防尘、防水、防腐蚀。

• 安全设计：

3. 高效能与节能

• 变压器技术：采用S13及以上能效等级的油浸式或干式变压器，空载损耗降低30%，负载损耗降低15%。

• 散热优化：自然通风或强制风冷设计，确保高温环境下稳定运行。

二、箱式变压器的技术参数与分类

1. 关键技术参数




   参数	典型范围	说明
   额定容量	50kVA~3150kVA	覆盖居民区、工业区、矿山等全场景需求
   输入电压	10kV（可定制6kV/35kV）	匹配中压配电网电压等级
   输出电压	0.4kV（三相四线制）	适配低压用电设备
   短路容量	20kA/25kA（高压侧）	满足短路电流冲击要求
   防护等级	IP33（户外型）/IP23（户内型）	适应不同环境需求




2. 产品分类与应用场景

• 结构：变压器与低压设备埋入地下，地面仅留检修口。

• 适用场景：城市景观区、对空间要求苛刻的场所。

• 结构：变压器与高压负荷开关、熔断器共箱，体积更小。

• 适用场景：临时用电、偏远地区供电、新能源并网。

• 结构：高压室、变压器室、低压室“目”字形或“品”字形布置。

• 适用场景：居民小区、商业综合体、路灯配电。

• 欧式箱变（终端型）：

• 美式箱变（组合式）：

• 地埋式箱变：

三、箱式变压器的应用场景与案例

1. 城市配电网升级

• 在老旧城区改造中，替代传统杆上变压器，减少占地面积，提升供电可靠性。

• 案例：某市采用欧式箱变改造10kV配电网，停电时间缩短60%，供电半径扩大至1.5km。

2. 工业园区供电

• 为工厂、数据中心等提供稳定电源，支持快速扩容与负荷调整。

• 数据：某工业园区使用3150kVA箱变，年节电量达15万kWh（通过S13变压器节能）。

3. 新能源并网

• 在风电、光伏电站中，作为升压或降压设备，实现电能高效传输。

• 案例：某50MW光伏电站采用20台1600kVA箱变，将电压从0.4kV升至10kV并网。

4. 临时用电与应急供电

• 在建筑工地、展会、灾害救援中，快速搭建供电系统。

• 优势：美式箱变安装时间≤4小时，支持24小时不间断供电。
